患者泄漏電流測試

日期:2023-04-21 17:30:53 分享:

微信掃一掃:分享

使用微信掃一掃

什么是患者泄漏電流測試?



將醫療設備儀器的安裝部安裝在人體上時,通過模擬人體的網絡來測流向地面的電流。如果不超過安全標準等規定的對人類有害的值,就相當于具備了防止觸電的條件。

一般電氣設備與醫用電氣設備(IEC60601-1)的TC測試的區別


1、由于還需要考慮來自其他設備的電壓

由于手術時,有多個醫用器械需要與人體相連,還必須考慮來自其他器械的泄漏電流。

2、由于規定了更小的電流

由于體內的電阻值比用接觸電流設想的皮膚電阻值低數10Ω~100Ω左右。另外,考慮到存在過命的神經,所以通常規定為一般電氣設備的TC的1/10左右的電流。

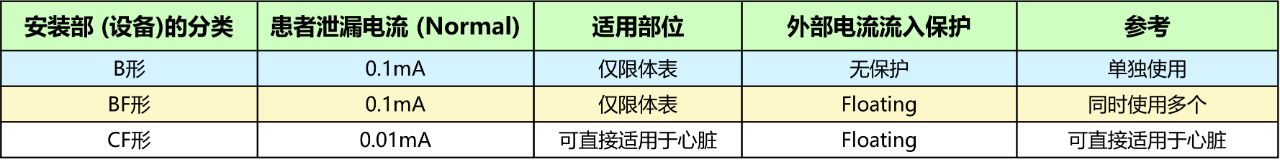

患者泄漏電流測試安裝部的分類


患者泄漏電流測試連接示例

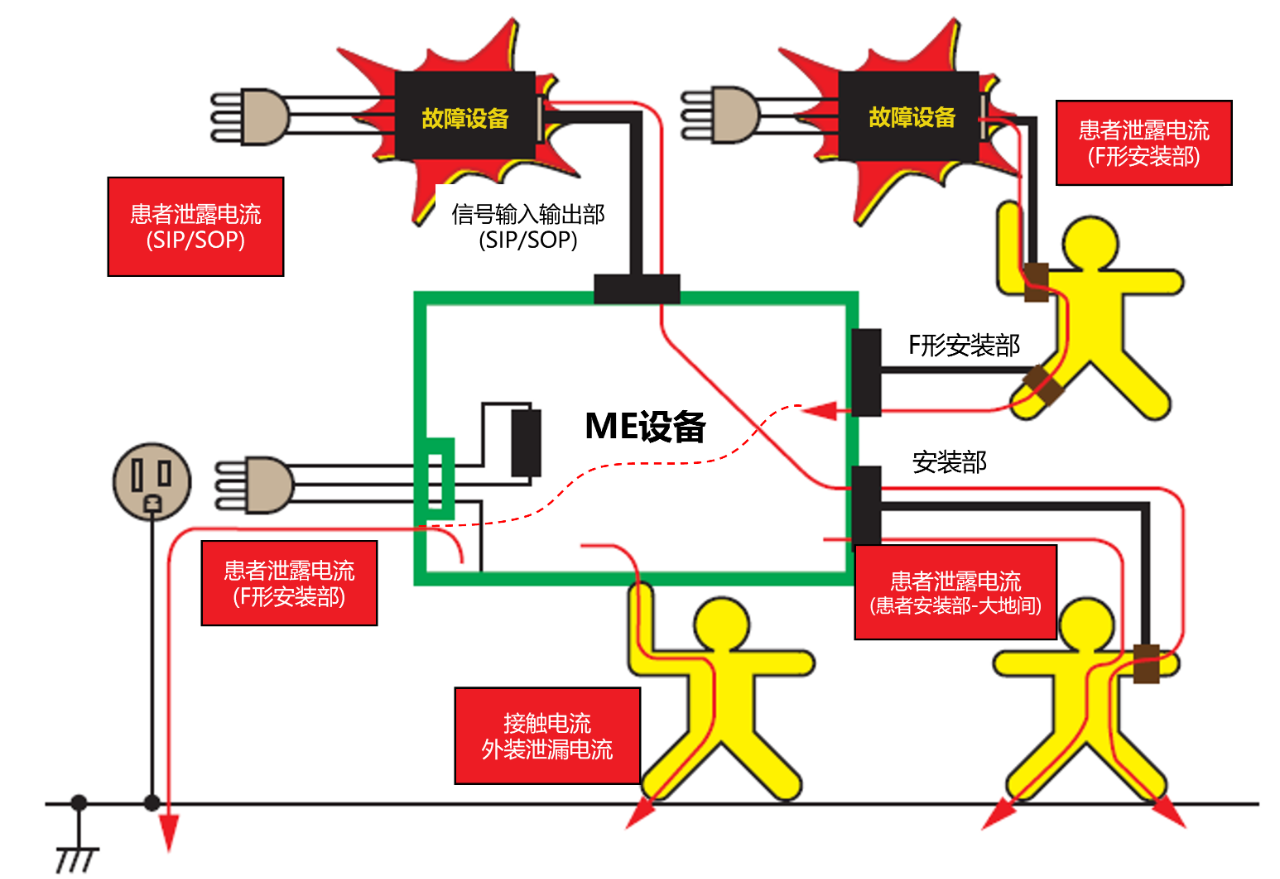

接觸電流、外部泄漏電流 (一般電氣設備、醫用電氣設備)

當人體接觸到設備的外殼時,電流會從這個外殼通過人體流向大地。


患者泄漏電流 患者接觸部 — 大地間 (醫用電氣設備)

當設備的安裝部與患者用感應線等連接時,電流會從安裝部通過患者流向大地。

※ 舊稱:患者泄漏電流Ⅰ


患者泄漏電流 SIP/SOP上的外部電壓 (醫用電氣設備)

連接到設備的絕緣信號輸入輸出部的外部設備發生故障,對信號輸入輸出部施加商用電源的電壓時,電流會從安裝部通過患者流向大地。僅適用于B形設備的單一故障的試驗。規格中記載了連接故障的醫療設備不是單一故障而是正常狀態處理。

※ 舊稱:患者泄漏電流Ⅱ


患者泄漏電流 特定F形安裝部上的外部電壓 (醫用電氣設備)

連接到患者的其他設備出現故障,對患者施加了商用電源的電壓時,電流會從其他設備通過患者流入安裝部并流向大地。僅適用于F形 (BF形、CF形) 設備的單一故障狀態的測試。

※ 舊稱:患者泄漏電流Ⅲ



患者系漏電流 特定保護未接地的可接觸金屬部上的外部電壓 (醫用電氣設備)

電流會通過安裝部 (B形或BF形) 的患者連接部,從其他設備的未被保護接地的可接觸金屬部通過保護接地后,再通過患者流向大地。適用于具有未保護接地安裝部和未保護接地的可接觸金屬部的醫療設備測試。

(從IEC60601-1:(2005) 3rd 開始規定)

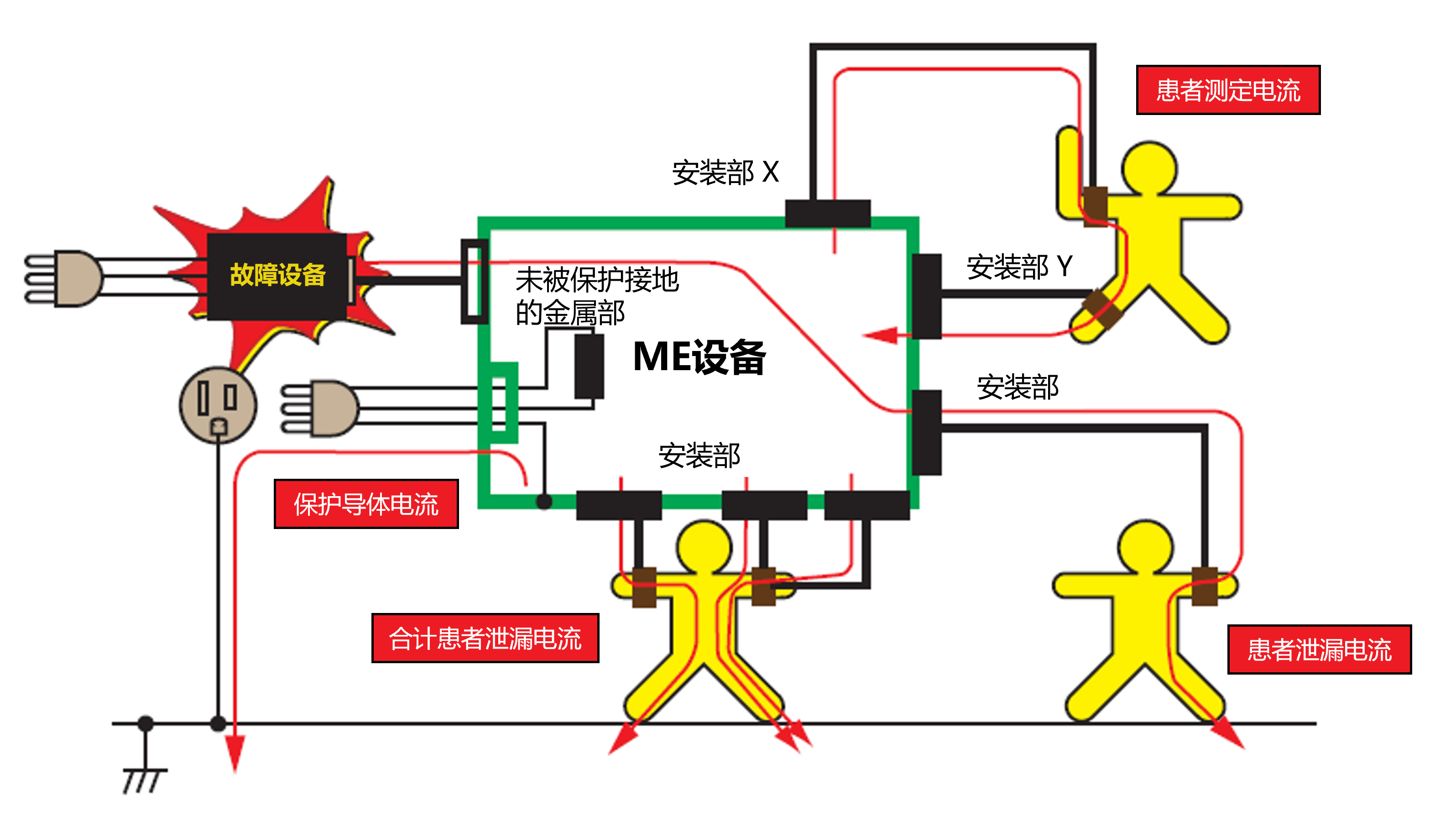

合計患者泄漏電流 (醫用電氣設備)

進出同時連接所有安裝部 (B形、BF形或CF形) 的患者連接部的合計泄漏電流。對患者泄漏電流的所有項目 (患者連接部 — 大地間、SIP/SOP上的外部電壓、特定F形安裝部的外部電壓、未被保護接地的可接觸金屬部上的外部電壓),如有必要會實施測試。

(從IEC60601-1:(2005) 3rd 開始規定)


保護導體電流 (一般電氣設備、醫用電氣設備)

電流會在正常工作狀態下流過保護接地導體 (地線)。在醫用規格中也會被稱為接地泄漏電流。


患者測定電流 (醫用電氣設備)

電流會從安裝部X通過人體流向安裝部Y。指無意圖發生的生理效果的電流。

患者泄漏電流的示例
01


02
