在現行規范要求中需要電池在0V后持續放電，即負壓放電。一般情況下電子負載難以做到，那么我們該用何種方法使實驗順利進行呢？

電池正壓放電試驗

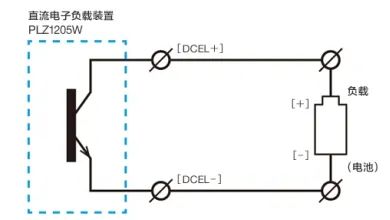

圖1-1為在做電池放電試驗時的電路圖，這是我們在電池放電實驗中常用的電路鏈接方法。

圖1-2為圖1-1的實機演示圖，其中用PBZ電源模擬電池，用PLZ205W電子負載對電池進行放電。如圖所示在正電壓情況下，電子負載的工作是沒有問題的。

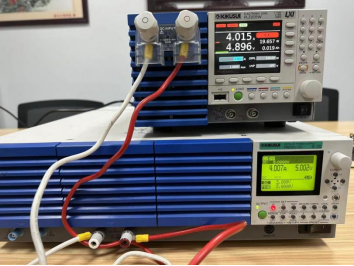

圖1-2 電池放電試驗實機模擬圖

電池負壓放電試驗

在一般情況下，我們在做電池放電試驗時電壓由正逐漸接近0V，但現有規范中需要電池強制放電，即電池在0V后繼續放電，此時電壓為負，而我們一般的電子負載裝置都規定了最低工作電壓，這是由于晶體管Vce在0V的狀態下不會工作，如圖2-1所示。圖中PBZ模擬電池放負電壓狀態，此時電子負載報錯，試驗無法繼續進行。

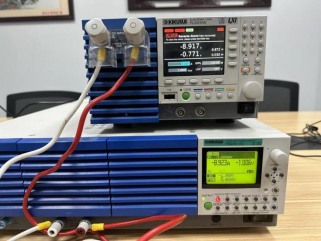

圖2-1 電池電壓為負后實機模擬圖

因此，我們在做該類試驗建議添加偏置電源，用以解決該問題，如圖2-2所示電路圖。

圖2-2 添加偏置電源后的電路圖

如此，該電源就會補償電子負載的工作電壓，使它能夠在額定的電壓區間內進行工作。具體實際情況如圖2-3所示。此時PBZ模擬電池負電壓的放電狀態。

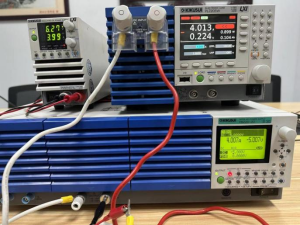

圖2-3 加入偏置電源后實機模擬圖

圖中以PWR401L作為偏置電源。即使電池是?1V的情況下，也可以確保4V的Vce，通過電子負載進行持續放電。在這種情況下，“偏置”是表示“偏”的意思，但是，如果理解為“調零（offset）”可能會更加貼切。并且，在該試驗方法下，可供較大的負電壓放電。如圖2-4所示。

圖2-4 -5V電壓輸出情況實機圖

圖中以PWR401L作為偏置電源。即使電池是?1V的情況下，也可以確保4V的Vce，通過電子負載進行持續放電。在這種情況下，“偏置”是表示“偏”的意思，但是，如果理解為“調零（offset）”可能會更加貼切。并且，在該試驗方法下，可供較大的負電壓放電。如圖2-4所示。

圖2-4 -5V電壓輸出情況實機圖

實際上，由于負載電纜等的損失，電壓可能會下降，因此偏壓電源為5V時，Vce 至少可以保證2V左右。當然，如果將負載電纜“加粗，變短”，電壓下降就會更少，Vce也就會更高。

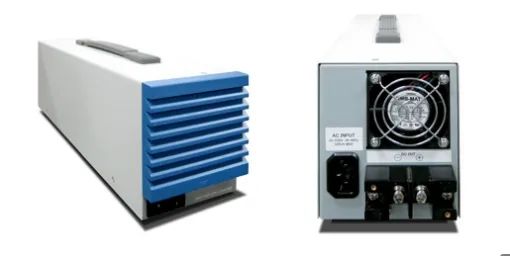

另外，下圖所示的“追加電源（5V/60A）SPEC70548”是為充放電系統專門定制的固定電源。該電源使用的是PWR400L機箱。

規范中的負壓放電試驗

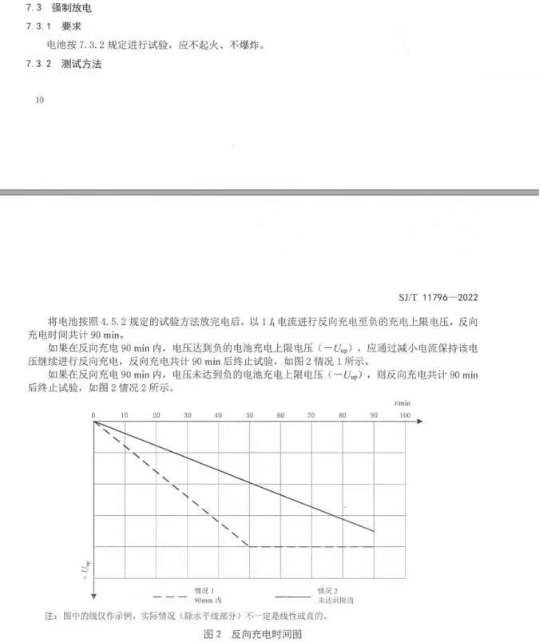

以下圖中的強制放電實驗中的情況2為例，用實機具體演示實驗中的情況。

以下圖以PBZ模擬電池放電過程，PWR模擬偏置電源，用電子負載PLZ為電池放電，在試驗前需要提前標定出CV模式下電壓，防止負載電纜等損失所導致的誤差。模擬實驗中設置參數為CC+CV模式下CC=4A、CV=2V；試驗時間為60s；偏置電源為5V。

下圖3-1為PLZ在CC模式下拉載負電壓時，PBZ模擬電池進行負電壓的放電過程。

下圖為拉載至最小電壓時PLZ轉換為CV模式后，PBZ模擬電池進行2A的CC放電。

圖3-2 PLZ在CV模式下拉載時面板顯示

當前為拉載設定時間為60s時，結束拉載后自動停止的界面。面板上自動計算出電池放電的容量以及放電的時間。

圖3-3 PLZ拉載結束后面板顯示
