HV-AN 1u-250 ISO21498

高壓人工網絡

HV-AN 1u-250 ISO21498 是一款用于電動汽車高壓元器件發射測量的人工網絡，用于模擬車輛線束的阻抗，以確定被試設備 EUT 的表現。其阻抗特性符合 ISO 21498-2、MBN 11123、BMW GS95023 和相關標準的要求。適用于測試中小功率的高壓器件，如 DC-DC 轉換器、車載充電器 OBC、小型電機逆變器等。

模塊化設計

HV-AN 1u-250 ISO21498 基于模塊化設計概念。每個模塊包含 1uh 電感，1 uF 電容器和一個電阻值。一對 HV-AN 1u-250 ISO21498  構成了一套 HV+ 和 HV- 高壓組件的供電線路。每個網絡的電阻值和 EUT 電流均可單獨設置。

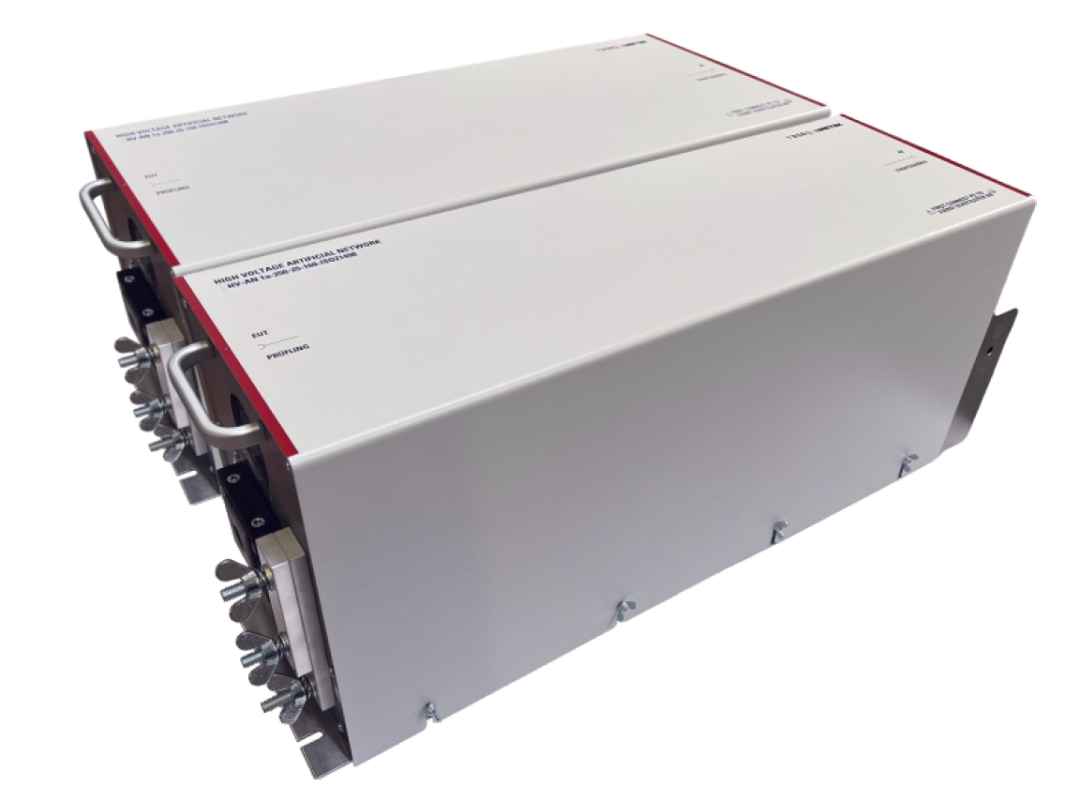

基于模塊設計概念的 HV-AN 1u-250 ISO21498

產品特性

• 1 uH | 1 uF HV-AN / LISN

• 符合 ISO 21498-2, MBN 11123, BMW GS 95023 及相關標準


• 高達 250 A 的 EUT 電流*

• 有 10、25 和 100m Ω 電阻可供選擇


• 基于模塊的設計概念

• 結構緊湊體積小

• 風冷


• 可選移動小車作為附件

* 最大電流值取決于電阻值，詳細數據請參看官方技術參數表。

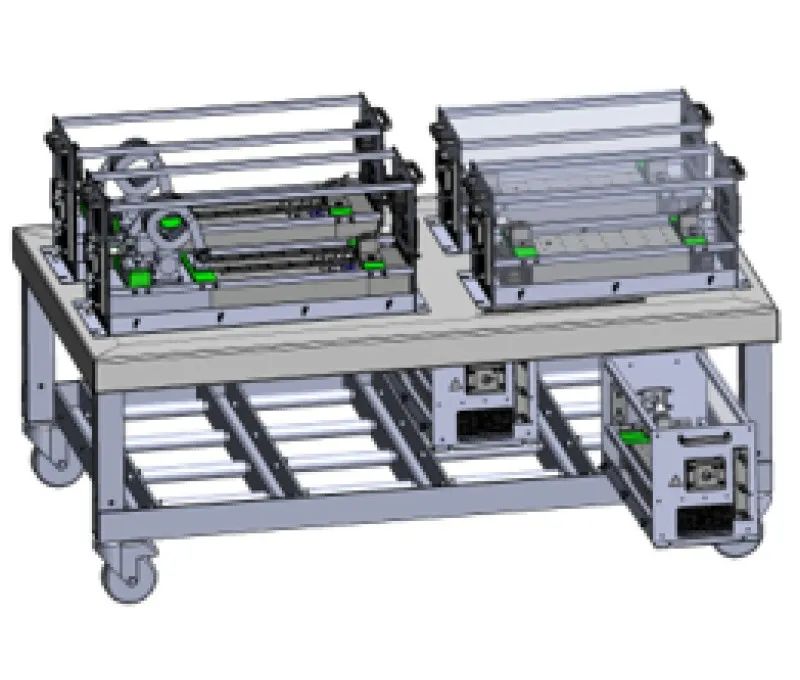

可選移動小車作為附件

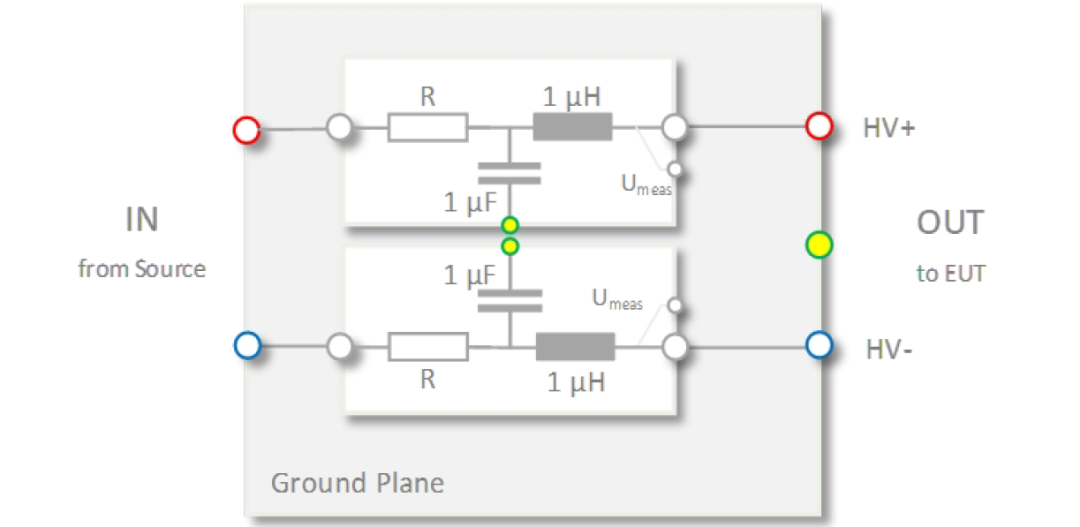

基于 ISO 21498 標準的拓撲圖

典型阻抗曲線

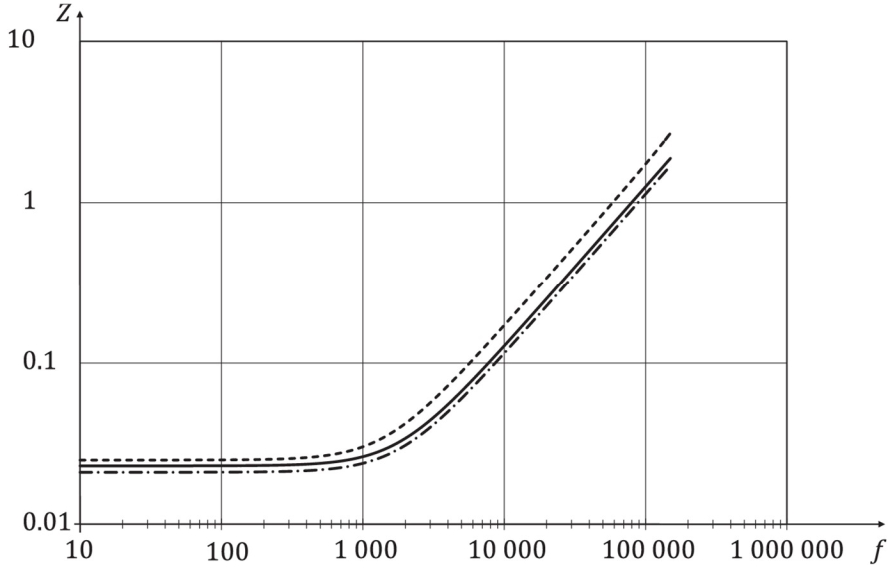

一對 10m Ω 網絡，符合 ISO 21498 標準的典型阻抗曲線：

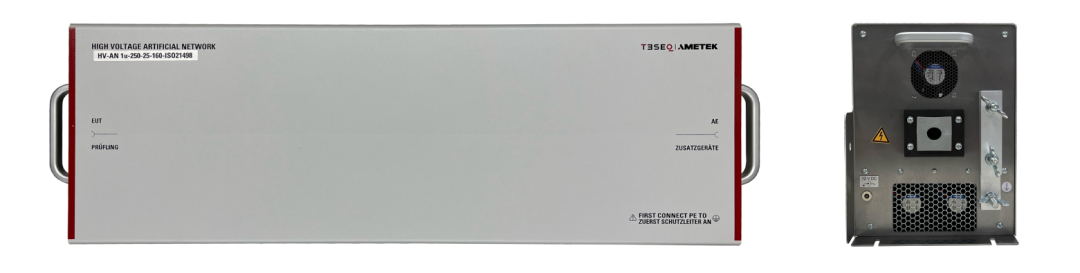

可選型號

* EUT 最大電流取決于所選型號。

想了解詳細技術參數或獲取官方技術資料，現在就聯系日圖科技吧！
