阿美特克 EX1402是一款16通道隔離的高速精準的高電壓數據采集產品。

阿美特克推出EX1402-16通道隔離高速高壓數據采集儀，不僅擴展了EX1400的產品線。而且還完善了EX1400系列產品支持高速隔離的溫度、高電壓、低電壓和應變數據采集。

EX1402擁有16個測量通道，每通道采樣率能達到128KSa/s，還有獨立的24位ADC，可以提供更精確穩定的高電壓測量，輸入范圍為±420V/±10V/±1V，通道間和對地均隔離，其中還具有8個I/O端口，適用于高采樣速率、高精度和重復性測試的應用。

EX1402作為LXI認證的新設備，不僅擁有局域網通信和控制功能，而且分布式布線減少線纜長度并最大限度地減少環境噪聲引起的誤差。所有測量數據都會遵循IEEE-1588協議，典型精度<200ns，更好地確保整個測試數據精密同步。

EX1402還支持多種不一樣的供電方式，包括交流、直流和以及PoE類型，適用于幾乎所有的供電場合。獨立的數據記錄和并行數據流功能具有很高的靈活性。

01  連接便捷、信號完整性卓越

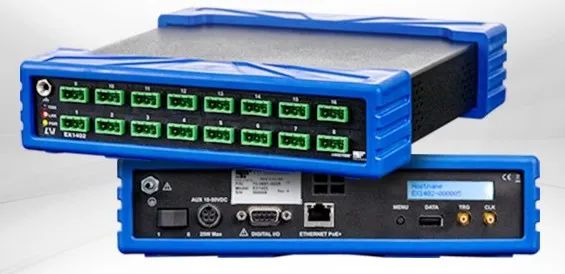

EX1402的三線插拔式端子設計，方便使用，更具高性價比。更精準穩定，信號完整性最大化，提供行業領先的信噪比和可重復性。

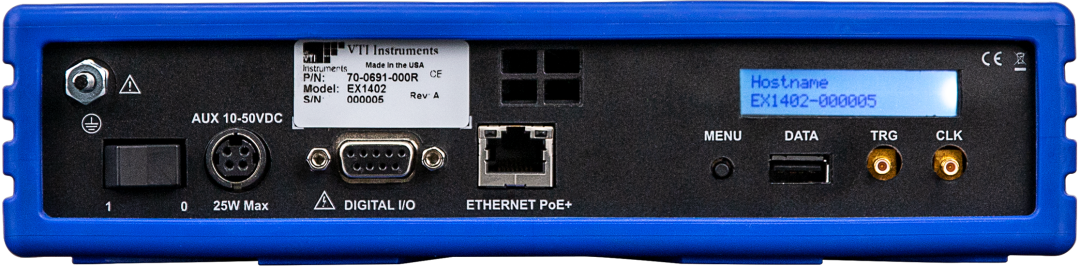

LCD顯示屏支持儀器功能相關顯示，如內部PCB電壓、系統溫度、各種狀態指示燈、冷卻風扇、2.5V參考電壓；還可支持顯示接口詳細信息（IP地址等）、內部診斷、采集序列和數據采集進程監控等。

配置靈活，易于系統擴展

EX1402可獨立進行數據采集，支持USB配置文件啟動數據采集序列，支持并行非易失性數據存儲。其支持獨立運行或集成到大型測試系統中，支持通道靈活擴展，且多通道條件下也能相同保持高可靠性。

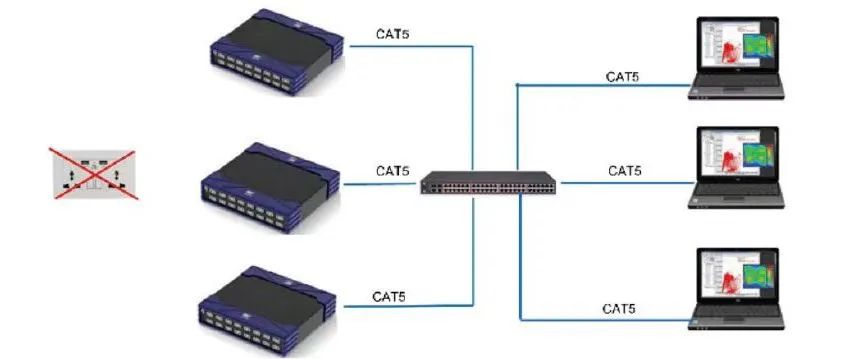

以太網接口提高了測試系統的分布式能力

PoE（以太網供電）和IEEE 1588v2/PTPv2（精密時間協議）簡化了測試布線，測量數據帶有精準的時間戳，提高了測試系統的分布式能力。

LXI標準，確保與其他集成儀器的兼容性和穩定性，易于與EX1401和EX1403A等設備集成。

02 系統自檢，提高效率

生產和測試中要求測試系統能夠高效且不間斷的工作以滿足不斷增長的測試需求。對使用者來說測試設備精準可靠且可靈活應用于多種測試系統中至關重要。VTI EX1402內嵌智能系統，最大化系統的運行時間以提高效率。在每個關鍵測試之前，EX1402可以在軟件控制下執行內置的自檢功能。系統診斷包括板載處理器溫度和電壓測量等，完成系統診斷后將返回通過/失敗結果，以防止在儀器出現故障時依然進行測試。

03 多類型遠程控制

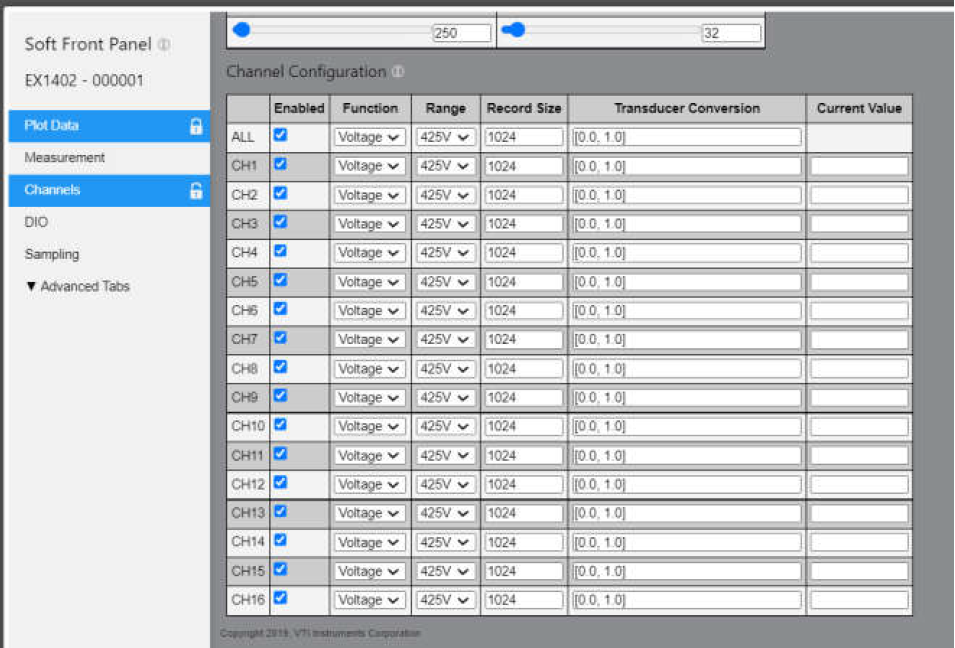

EX1402支持網頁端控制以及功能強大的EXLab軟件，易于使用的電子表格配置測試內容，支持靈活的實時數據顯示，數據可以以多種數據格式查看和導出，提供擴展功能，如“快照”、事件處理和警報等。其還支持以無驅動方式通過Restful HTTP接口運行。

04 應用案例

EX1402-16通道隔離高速高壓數據采集儀主要應用于領域覆蓋教育與研究、電力與能源、新能源汽車、軍用或商用航空航天、商業/家電等。

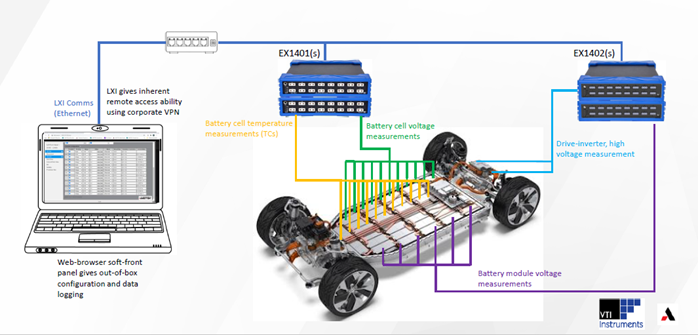

EX1402-16通道隔離高速高壓數據采集儀可用于通用電壓測量，如電壓輸出的傳感器和線路電壓測量；也可作為EX1401和EX1403A的配套儀器用于電動汽車/電動巴士/有軌電車/電動輪椅/無人機等產品的電池測試、電控測試、發動機單元測試，以及燃?xì)鉁u輪機測試和電能分析等應用。
